按键背光膜如何与电子设备的电路系统进行兼容和连接?

2025-01-04 14:07:26
0次

按键背光膜与电子设备的电路系统兼容和连接主要涉及以下几个关键步骤和要点:

一、机电拼接方法

引脚连接
许多按键背光膜带有引脚,这些引脚用于和电子设备电路板上的接口相连。通常会有电源引脚(正负极)和控制引脚(如果有亮度调节等功能)。在连接时,要确保引脚与电路板上对应的焊盘准确对齐。例如,在一些小型手持设备中,背光膜的引脚间距可能设计为0.5mm或1mm,需要与电路板上相同间距的焊盘配合,通过焊接的方式实现稳定的电气连接。
对于一些高精度的电子产品,可能会使用表面贴装技术(SMT)来连接按键背光膜的引脚。这种技术能够提供连接,并且可以在较小的空间内实现高密度的布线。

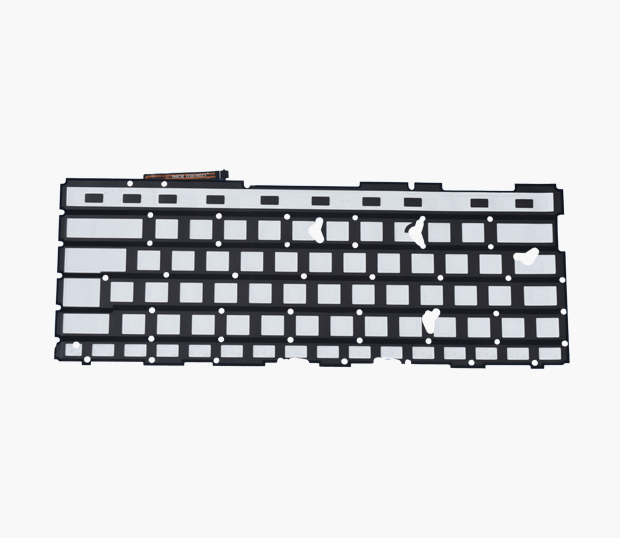

按键背光膜

插板连接方式一系列键盘背光膜运用插板就多留几个式接触。在本身情况发生下,电路原理板上就会有对应着的插板就多留几个,背光膜的插销能够直观插进插板就多留几个中。本身接触的方法方便快捷取下和换洗,实使用于所需总是维修保养或晋级的机械。举例子,在一系列轻工业控制机械的键盘表面面板中,当背光膜经常出现故障问题时,按照简洁明了地抽出插销就能够换洗新的背光膜,而不所需展开冗杂的补焊工作。二、手机信号识别与管理

电压和电流匹配
电子设备的电路系统需要为按键背光膜提供合适的电压和电流。不同的背光膜有不同的额定电压和电流要求。例如,普通的LED-背光膜可能需要3-5V的直流电压和几十毫安的电流。电路设计时要通过电源管理模块来确保提供符合要求的电能。如果电压过高,可能会损坏背光膜的发光元件;电流不足则可能导致发光亮度不够。
为了适应不同的亮度需求,电路系统还需要能够调节提供给背光膜的电流。这可以通过脉冲宽度调制(PWM)技术来实现。PWM信号可以控制背光膜的平均电流,从而实现亮度的调节。

掌控数据信息合同书假若按钮背光膜有很复杂的作用,如动态的饱和度发生改变、深吸气灯作用等,就想要和电子器件机械的微管控器(MCU)进行电力。这句话两者之间想要遵循原则务必的电力合同协议书,如SPI(串行外场机械数据接口)或I2C(结合电线间串口通信)。MCU用这个合同协议书发送到命令来管控背光膜的会发光模试,让 背光膜要与机械的操作流程模试(如启动、自动关机、睡眠质量等)相搭配。
